KMBUS系列智能温控阀是公司针对我国供水采暖系统自主开发、设计的一款智能温控阀。本温控阀上行与控制中心相连为MBUS接口，温控阀内置微电脑控制芯片，可直接接收控制中心对阀门开关状态的调节;同时将热介质温度和阀门开度整合传送给控制中心。系统掉电时，无论温控阀工作在任何模式下，阀门均打开，防止影响用户在停电时的正常用热。
智能温控阀
详细参数
1.概述
KMBUS系列智能温控阀是公司针对我国供水采暖系统自主开发、设计的一款智能温控阀。本温控阀上行与控制中心相连为MBUS接口，温控阀内置微电脑控制芯片，可直接接收控制中心对阀门开关状态的调节;同时将热介质温度和阀门开度整合传送给控制中心。系统掉电时，无论温控阀工作在任何模式下，阀门均打开，防止影响用户在停电时的正常用热。
2.智能温控阀功能说明
2.1本温控阀MBUS接口方式（上行，下行默认，其他形式需定制）
2.2串口设置：2400 E 8 1 （上行，下行默认，其他形式需定制）
2.3供电方式：DC24V

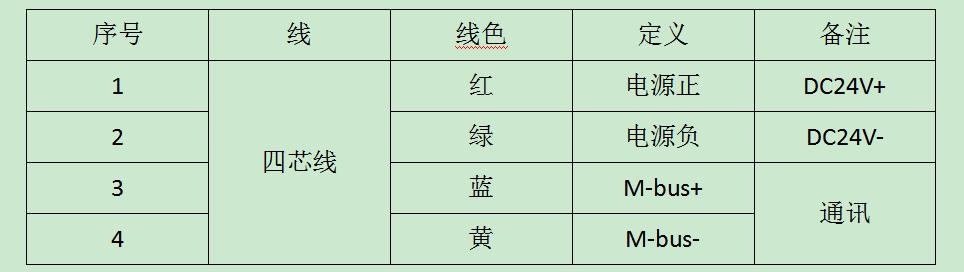

3.温控阀接线
KMBUS系列温控阀阀外共有两根连接线，颜色分别不同，请按说明接线

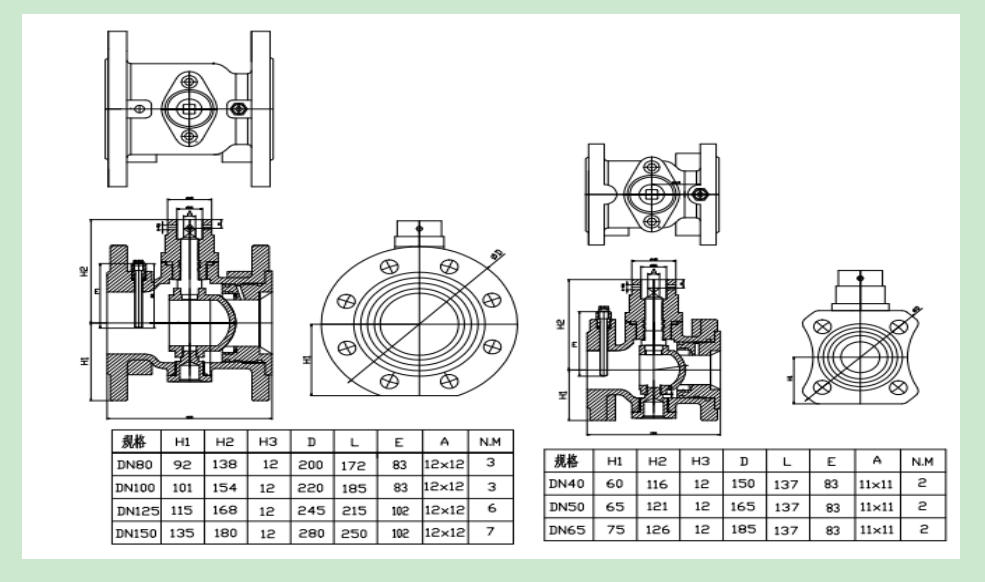

4.阀门外观尺寸

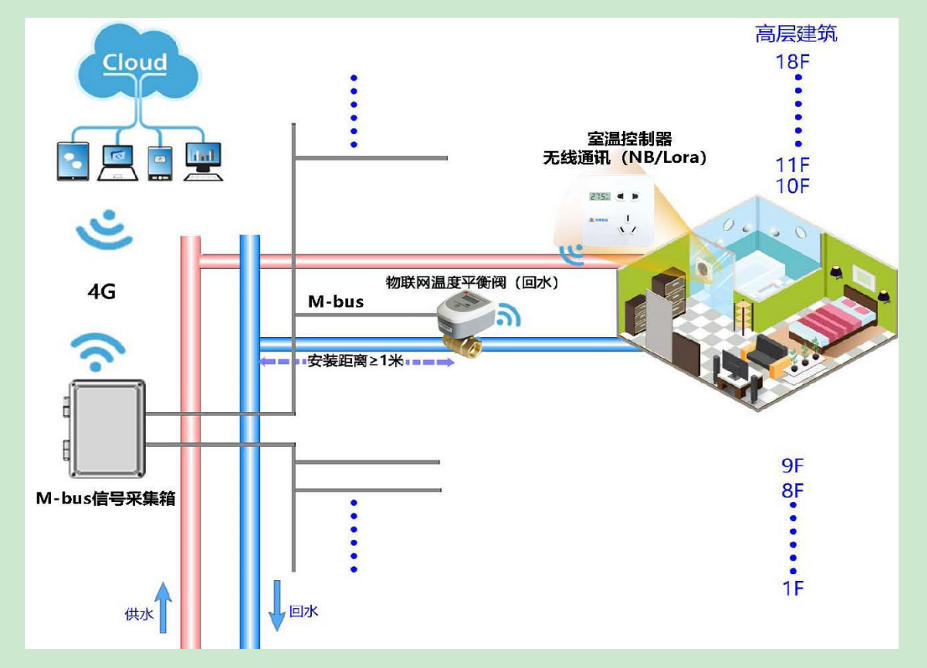

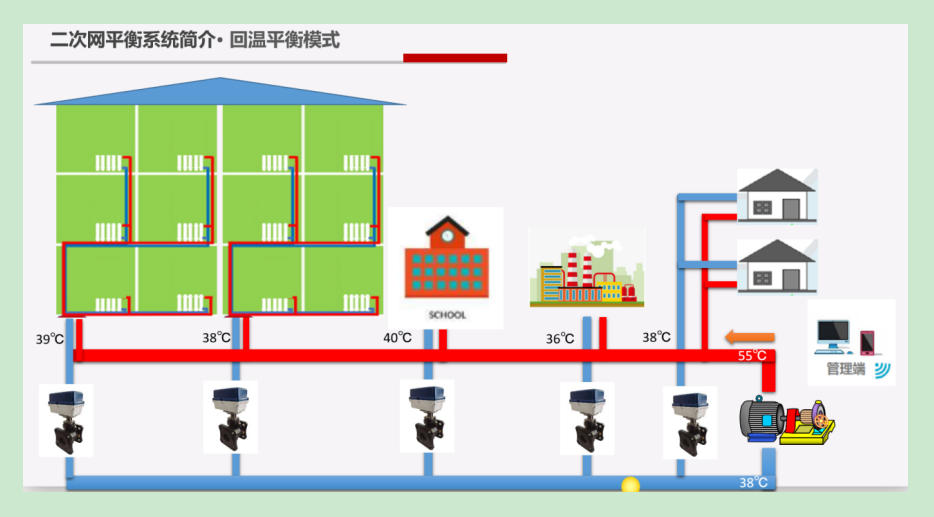

5.应用案例
6.通讯协议
主站发：
68 46 78 56 34 12 00 55 AA 01 03 90 1F 01 34 16 // 表号0012345678，厂商代码
从站回：
68 46 // 帧起始符，仪表类型
05 00 00 91 00 // 仪表编号 00 91 00 00 05
00 00 // 厂家代码 00 00
81 // 读数据应答
27 // 数据长度
90 1F 01 // 数据标示，发送序列号(序列号累加),共3字节
00 21 // 用户设定温度，21.00℃，(BCD码,2字节)
41 23 // 当前室内温度，23.41℃，(BCD码,2字节)
00 24 // 最近2小时平均温度，24.00℃，(BCD码,2字节)
30 55 // 当前进水温度，55.30℃，(BCD码,2字节)，预留
50 39 // 当前回水温度，39.50℃，(BCD码,2字节), 预留
58 56 34 12 // 累积工作时间，12345658分钟，(BCD码,4字节)
56 34 12 10 // 累积阀开时间，10123456分钟，(BCD码,4字节)
35 12 10 00 // 阀门开关次数(BCD码,4字节)，101235次；
34 00 00 00 // 累积热量 34kwh ,无单位
1E // HEX码 当前阀门开度 1E 代表30%，
11 30 11 02 10 12 20 // 实时时间2012年10月02日11时30分11秒,(BCD码,7字节)
00 01 // ST(状态),(2字节)
CS 16 // CS累加和（68H~CS前），结束标记
说明：
a、实时时间（7）：
液晶显示返回实时时间：格式：ss mm hh DD MM YY YY（7）；
如：25 23 10 18 05 11 20 //2011年5月18日10时23分25秒
b、状态ST（2）：占2个字节，第一字节定义如下表，第二字节由厂商定义。
状态ST占2个字节，第一字节定义如表14，第二字节由厂商定义。

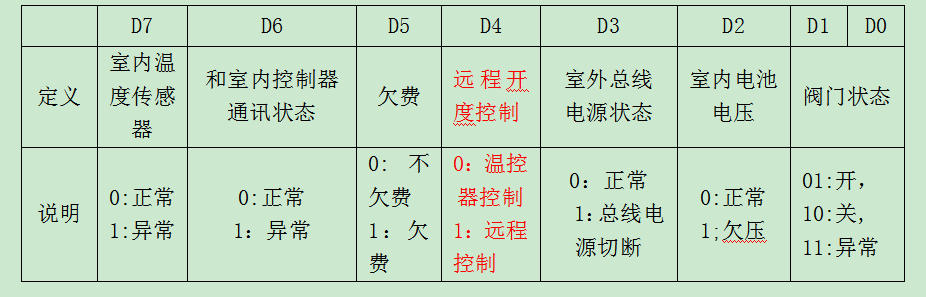

状态ST第一字节定义表:
状态ST第二字节自定义表:
c、时间（4字节）：
时间有：累积工作周期时间、累积工作阀开时间、累积低于基本室温工作时间等，均为BCD码,4字节，单位：小时/分钟，低字节在前高字节在后，如：
d、阀门开关次数（4字节）：
低字节在前高字节在后，例：数据位 35 12 10 00，表示共开或关阀 101235 次。
e、室内温度、用户设定温度(2字节)，低字节在前高字节在后，单位0.01℃。
