专用智能仪表是平衡阀的配套设备，仪表中输入了根据KPF-3平衡阀流量特性曲线编制的调试软件，具备测量功能、分析功能和计算功能。在系统平衡调试时，调试人员通过与专用智能仪表人机对话，按照仪表显示屏给出的数据对平衡阀予以调整。仪表通过对所测的阀门数据进行分析和计算，最终确定管路系统达到水力平衡时平衡阀的开度。1.结构与功能
仪表由两部分构成，即压差变送器和仪表主机，并配以联通阀和测量软管。压差变送器和仪表主机之间用连接导线相连。仪表电源为交直流两用，交流为220V，直流为4节1号电池。

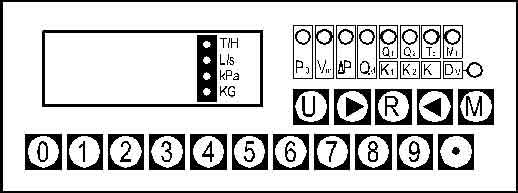

仪表主机面板如图9所示。数码显示屏右侧从上至下排列的4个指示灯用于单位选择，分别为流量—T/h和L/S；压差—kPa和kgf/cm2。面板上共有16个按键，0～9个为数字，?为小数点键；U为单位转换键；M为调试方法转换键； 和 为功能转换键；R为执行键。按键上方有9个指示灯，M键上方的1个灯为方法指示灯，称M灯，由M键控制，M灯亮时是比例法；M灯不亮时是计算机法。其余从左向右排列的8个灯为功能状态指示灯，前4个灯所代表的功能分别为：P0是读零，修正变送器零点；Vm是读入阀门型号；△P是测差压；Qd是读入设计流量。后4个灯为双功能指示灯，在M灯不亮时分别为：Q1是测第1个开度的流量；Q2是测第2个开度的流量；Td是按设计流量求开度；M1是乘法运算，在M灯亮时分别为：K1是求第1个开度下实际流量与设计流量的比例值；K2是求第2个开度下的比例值；KT是在要求的比例下求得的阀门应取的开度值；DV是除法运算。
 图9 专用智能仪表面板示意图 |
| 2.技术指标 （1）总压头3000kPa。 （2）差压测量范围1—160 kPa。 （3）差压相对误差1%。 3.操作方法 （1）将被调试平衡阀置于适当开度（不能全关），将压差变送器上的联通阀拨到开的位置； （2）用连接导线将仪表主机与压差变送器相连； （3）按仪表背后面板上的电源开关，给仪表通电。此时功能指示灯指在P0处，压差和流量单位指在常用的单位kPa和T/h上； （4）按R 键2至3次（有一定时间间隔），直到连续2次以上所显示值相近，则说明传感器已稳定，此值为其0点值； （5）打开压差变送器上的联通阀；（此步骤切不可遗漏，以免在下一步骤连通平衡阀上的单侧测量接头时，使压差传感器一侧受压过大而造成传感器损坏。） （6）用测量软管将压差变送器的两个测量接口与平衡阀上的两个测量接头连通，变送器“+”端（变送器上标有红点的端）接在进水方向的测量接头上，“－” 端接在出水方向的测量接头上； （7）确定两个测量接头都已通水后，关上压差变送器的联通阀，便可进行测量； （8）按 或 键，Vm灯亮，输入阀门编号，各个规格阀门的编号见下表： |
| 规 格 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 |
| 编 号 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 |
| 规 格 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | DN450 | DN500 | DN600 | |
| 编 号 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 |
（9）按 或 键，使Q1或Q2灯亮，用数字键和小数点键输入阀门开度，再按R键，即可得此时的流量测量值，并在屏幕上显示；
（10）如使△P灯亮，按R键即可得压差测量值；
（11）结束测量的操作顺序为：打开压差变送器上的联通阀（此步骤切不可遗漏，以免从平衡阀上的单侧测量接头上拔出测量软管时，使压差传感器一侧受压过大而造成传感器损坏。）；关机；拔出测量软管。
4.计算机法平衡调试步骤
（1）按照操作方法(1)至(8)；
（2）按 或 键，使Q1灯亮，调整阀门到一个开度，用数字键输入此开度值，然后按R键，可得此开度时的流量测量值，若此值很接近于设计流量值，可结束此阀门的调整，否则，进行下一步骤；
（3）使Q2灯亮，调整一下阀门开度，重复上一步骤，得到此开度下的流量测量值，若此值很接近于设计流量值，可结束此阀门的调整，否则，进行下一步骤；
（4）使Td灯亮，用数字键输入设计流量值（T/h，4位数以内），按R键，可得应取的开度值，按此开度值调整阀门，即可完成此阀门的调整；
（5）结束步骤同操作方法（11）。
5.比例法平衡调试步骤
（1）按照操作方法(1)至(8)；
（2）按 或 键使Qd灯亮，用数字键输入设计流量值（T/h，4位数以内），按R键确认；
（3）按M键使其上方指示灯亮，则后4个双功能指示灯指示比例法功能；
（4）使K1灯亮，调整阀门到一个开度，用数字键输入此开度值，然后按R键，得到此开度下实际流量与设计流量的比例值；
（5）使K2灯亮，调整一下阀门开度，重复上一步骤，得到此开度下实际流量与设计流量的比例值；
（6）如上两个比例值均不满足要求，可按 或 键使KT灯亮，用数字键输入要求的比例值（4位以内），按R键，可得应取的开度值，按此开度值调整阀门，即可完成此阀门的调整；
（7）结束步骤同操作方法（11）。
