选型计算 1.新设计管网的选型计算 对于新建工程和管网资料齐全的改造工程，需要在管网水力计算的基础上，计算出各平衡阀的流量值及需要消除的剩余 KPF平衡阀及智能仪表(6) 详细参数
选型计算 1.新设计管网的选型计算 对于新建工程和管网资料齐全的改造工程，需要在管网水力计算的基础上，计算出各平衡阀的流量值及需要消除的剩余 KPF平衡阀及智能仪表(6) 详细参数
| 选型计算 1.新设计管网的选型计算 对于新建工程和管网资料齐全的改造工程，需要在管网水力计算的基础上，计算出各平衡阀的流量值及需要消除的剩余压头值，然后根据平衡阀选用图（图6、图7和图8），进行选型计算。 选型举例：1台平衡阀的设计流量为1.8m3/h，需要消除的剩余压头为20kPa，可在图6中将此两点相连，两点的连线与阀门系数Kv的坐标相交，得到一交点，即Kv=4，沿此交点与水平坐标平行作一直线，可与几种规格的平衡阀开度直线相交。本例中可选取DN20或DN25平衡阀，但选用DN20平衡阀应更为适宜，其开度约为5.4圈，即可保证较高的测量精度，又有足够的调节余量。 |

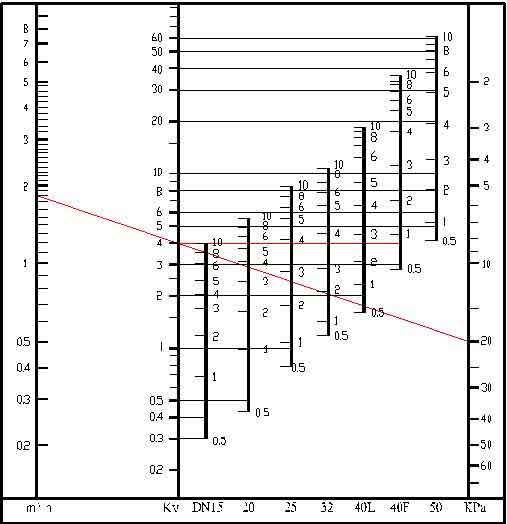

 图6 DN15-DN50平衡阀选用图 |
| 2.旧系统（改造系统）的选型计算 对于旧系统，由于基础资料不全，无法进行管网的水力计算。此时平衡阀的设计选型应按校核计算法进行。此种方法的计算步骤是根据该平衡阀所承担的供热或空调面积，按照热指标估算出流量Q，然后按现有管径（或缩小1档）初选平衡阀，再将流量Q和初选平衡阀的Kv值代入公式?P=（Q/Kv）2〔式中?P（100kPa），Q（m3/h）〕，求出的?P如小于2kPa，则改选口径小1档的平衡阀，并用该口径的Kv值再次代入上述公式，直至求出?P大于2kPa为止。 |

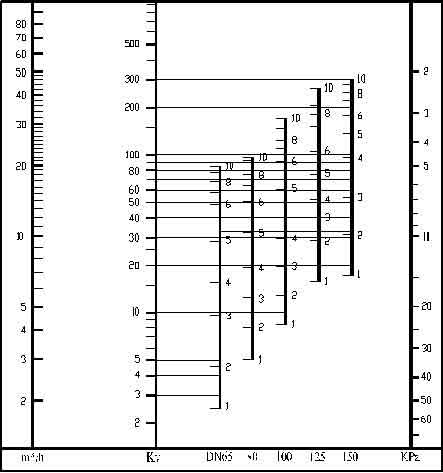

 图7 DN65-DN150平衡阀选用图 |

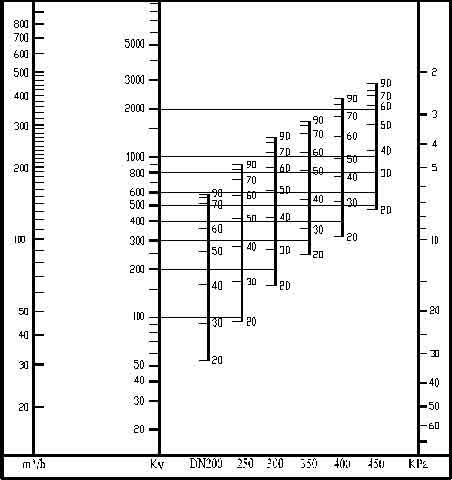

 图7 DN200-DN450平衡阀选用图 |
| 注：DN15-DN150平衡阀开度用手柄旋转圈数表示（阀门全开时约为10圈）；DN200-DN450平衡阀开度用阀板开启角度表示（阀门全开时为90°）。 |
